雄豪电子带你了解如何正确选择轻触开关

更新时间:2018-6-20 9:37:34   浏览: 3132 次
轻触开关又叫按键开关,最早出现在日本[称为灵敏型开关]使用时以满意操作力的条件向开关操作方向施压开关功用闭合接通,当吊销压力时开关即断开,其内部构造是靠金属弹片受力改变来实现通断的。所以知道轻触开关选择办法后,也要懂得如何准确使用轻触开关。

轻触开关成本及价格相对较低,轻触开关不会因为市场原材料波动产生大的价格调整;而薄膜开关相对价格高,体积大,受原材料价格因素影响较大。

轻触开关与薄膜开关均属于功能性的开关,轻触开关是使用时轻轻点按开关按钮即可使开关接通,当松开手时开关即可断开,其内部结构是靠金属弹片受力弹动来实现通断的。

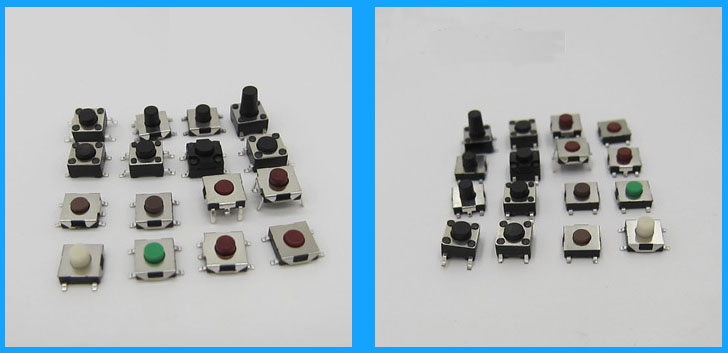

轻触开关常用尺寸:2×4

2×4×3.5、3×3、3×4系列:H=0.35/0.7/1.5/2.0

系列:小龟两脚、四脚,中龟四脚,大龟。

3×6系列

结构有:3×6×2.5红头、白头;3×6×4.3和3×6×5插脚、贴 片、带支架、侧按。

4.5×4.5系列:H=3.8/4.3/5/6/7/8.....

结构有:边三脚、插脚、贴片。

5.2×5.2系列

结构有:无盖0.8h

平盖,铜头、塑胶头1.5、1.7、2.5、4.3h.

6×6系列:

H=2.5/2.7/3.1/3.4/3.8/4/4.3/4.5/4.8/5/5.5/6/6.5/7/8/9/12

结构有:贴片/插脚/上支架/下支架/边二脚/长边四脚/对脚/中二脚/方头/常闭/红头贴片。

12×12系列:H=4.3/5/5.5/6/7/7.3/7.5/8/8.5/9/10/11/12/13/14。

结构有:贴片/插脚/方头/飞机头/中心带


轻触开关的好坏影响要素,要害在于轻触开关的手感、可焊性、导通可靠性、防护性、寿数、出产技能和安装尺度等方面要素决议。具体咱们把轻触开关选择办法划分为以下四点:

1、出产技能,有了配件之后终究影响质量的即是拼装技能,拼装技能要靠出产公司的管理才能、员工质量意识和质量确保才能等要素决议,不一样确保才能出来的终究产质量量必定不一样,商场拼装办法有人工和机器,机器拼装本钱低但产质量量低,人工拼装本钱高但质量也高。第五是出厂查验,出厂查验的办法和项目也影响终究轻触开关的质量。

2、寿数和手感是轻触开关的行程和弹片的合作决议的,行程越短声音越轻寿数越长,行程越长则反之,在固定的弹片技能情况下,主要看行程或声音决议轻触开关的寿数;其次,决议弹片寿数的要害要素仍是冲压技能,日本台湾的冲压技能在国内现已很比较遍及,所以在技能提高情况下,对资料的请求是不是进口资料再下降,比方160gf弹片寿数在商场是主要有四种5万次摆布(国产磷铜或比较落后的冲压技能)、10万次摆布、20万次以上(不锈钢)。


3、导通可靠性要害影响要素是触摸点的构造,因为轻触开关的功用是触摸点和弹片进行触摸导通,那么触摸点的触摸面越大越好,触摸面由构造决议,商场上大概有三类构造,好坏次序如下:大泡(火山口型)“O型触摸”、开槽型“2点触摸”、平泡型“1点触摸”。

4、为引脚基材,轻触开关的引脚基材为黄铜或磷铜(低档次的为铁),为下降触摸电阻,引脚基本上镀银处理,为银遇空气中的SO2气体会氧化,直接影响开关的可焊性和触摸电阻,所以高质量的轻触开关首要要在引脚的基材镀银厚度和镀银技能方面进行操控到位,商场上镀银好坏次序如下:

镀银厚度:0.3um以上(后银)、0.2um(薄银)、0.1um(镀白)。

镀银技能:基材预镀镍再镀银、基材预镀铜再镀银、基材直接镀银基材镀银后是不是有进行保护剂处理或开关是不是具有防尘防水功用十分要害,否则即使最好的镀银处理,开关也会被氧化。
