拨动开关

更新时间:2018-6-11 9:40:02   浏览: 3398 次

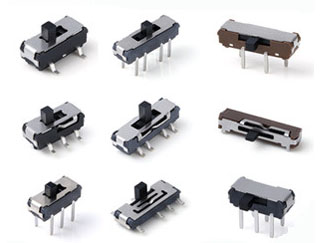

拨动开关分为:小电流拨动开关(右图),和大电流拨动开关(左图)。小电流拨动开关常用在电子玩具,数码通讯。大电流一般用在电器,机械等。

拨动开关主要广泛用于:各种仪器/仪表设备,各种电动玩具,传真机,音响设备,医疗设备,美容设备,等其它电子产品领域!

额定功率:DC50V 0.3A
工作温度范围:-20 ℃~60℃
拨动开关各方面性能:
一.电气性能规格
1.接触电阻测试:
在微小电流(100mA)以下测试。
要求:必须达到30毫欧以下。
2.绝缘电阻测试:
输入500V DC电压1分钟,按以下接触方法测试:
(1) 接触端子之间.
(2) 胶座体与排脚之间.
要求:必须达到100兆欧以上.
3.耐电压测试:
输入AC 500V(50-60Hz)电压,1分钟感度电流为0。5mA,按以下接触方法测试:
(1)排脚相互之间
(2)排脚与外壳之间
要求:没有绝缘破坏等异常.
二.机械性能规格
1.动作力常规为:250+_50gf
2.端子强度
在任意一个方向的先端上加力度(500gf)1分钟.
在排脚中没有裂开,菘动等异常,
要求:满足于机械,电器性能.
3.测试标准状态
在没有指定的情况下测试温度、湿度、气压如下:
(1) 温度为5℃~35℃
(2) 湿度为45%~85%
(3) 气压为80Kpa~106Kpa
三.耐久性
1.可焊性试验
端子顶部被浸入锡焊池中1㎜深,温并为230±5℃,时间为3 ±0.5秒.
注意:
(1)焊接时间应少于3秒
(2)焊接面积要有80%以上.
2.耐焊性试验
焊炉焊接的时候温度控制在260±5℃,过炉时间为3±0.5秒,于基板厚度为1.0㎜
手焊接的时候温度需控制在320±5℃,时间为3±0.5秒.
要求:必须满足本体无变形,满足于机械、电气能.
3.寿命测试
无负荷:操作者以每分钟60次的频率作100,000回之无负荷测试。
要求:
(1)接触电阻不能超于200mΩ
(2)其它、满足于机械、电器性能.
4.耐热试验
放置在温度85±2℃中测试96小时后,再放置正常室温中1小时来测定.
要求:外观无异常驻,满足于机械,电器性能.
5.耐冷试验
放置40±2℃。的相对湿度为90~96%环境中96小时后,
再将样板放在正常环境1小时后进行测试。
要求:外观无异常,满足于机械,电器性能.
6.潮湿试验
放置40±2℃。的相对湿度为90~96%环境中96小时后,
再将样板放在正常环境1小时后进行测试。
要求:外观无异常,满足于机械,电器性能.
应用范围

1.影音产品:MP3、MP4音响;
2.数码产品:数码相机、数码摄像机等;
3.通讯产品:手机、车载话机、电话机、楼宇设备、PDA等;
4.安防产品:可视对讲机、监视器等;
5.玩具:电子玩具等;
6.电脑产品:摄像头等;
7.健身器材:电子人体脂肪秤、跑步机等;
8.医疗器材:血压计、体温计医院呼叫系统等。
